EtherCAT總線通訊協議介紹

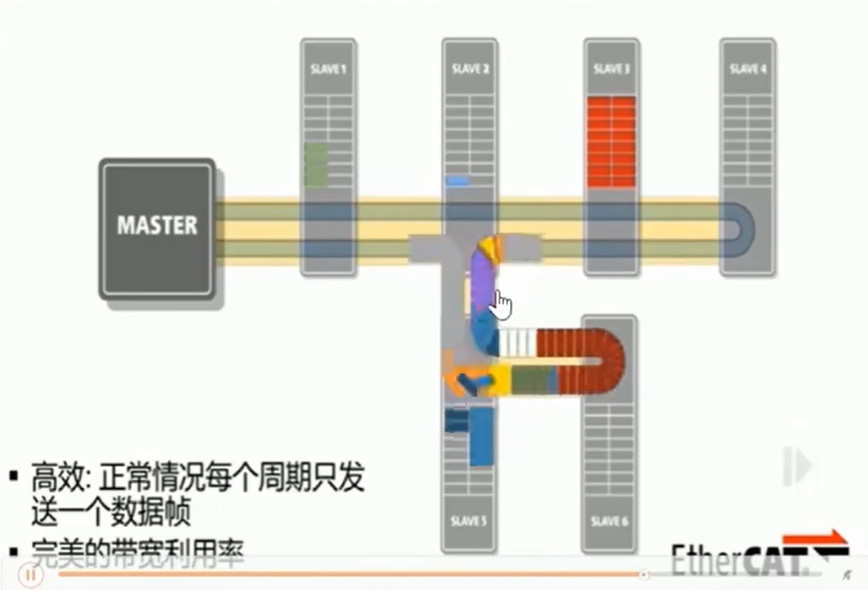

      下麵給大家做一下EtherCAT總線通訊的簡介，我們來看一下這個圖片，EtherCAT的報文從MATSER發出，如同一列快速行駛的火車，然後穿梭在各個從站之間，經過從站的時會與從站之間進行數據的交互，最後報文再回到MATSER，在整個過程中每個從站和這條報文之間隻是做數據的交互，而從站不會發出報文，這就是EtherCAT的一個特點，整個網絡裏麵隻有主站才具有發送報文的能力，而從站是不會發送報文的，和我們傳統的以太網相比，這種方式就大大的提高了帶寬的利用率。

      EtherCAT快速性，它的傳輸速率也叫太寬可以達到2乘100兆高速以太網全雙控模式，下麵我們看一下它和其他總監的一個對比，這裏有一個示例，這個係統有40個軸，每個軸6字節的輸入輸出數據，然後50個I/O站，總共有560個EtherCAT的總線端子，另外還有2000個數字量加200個模擬量I/O，總線長度超過500M，這個係統的EtherCAT循環周期隻有230微秒，Sercos3是479微秒，同ProfientIRT模式是763微秒，EtherCAT循環時間雖然隻有230微秒，但是它的總線複合率隻有33%，整個報文的消耗的時間隻有77微秒，我們再和CAN做一下對比，一個CAN幀隻有8個字節過程數據，它在500k的Bit/s下麵需要的時間也要255微秒，所以和其他的總線相比，EtherCAT有非常明顯的性能基本優勢。

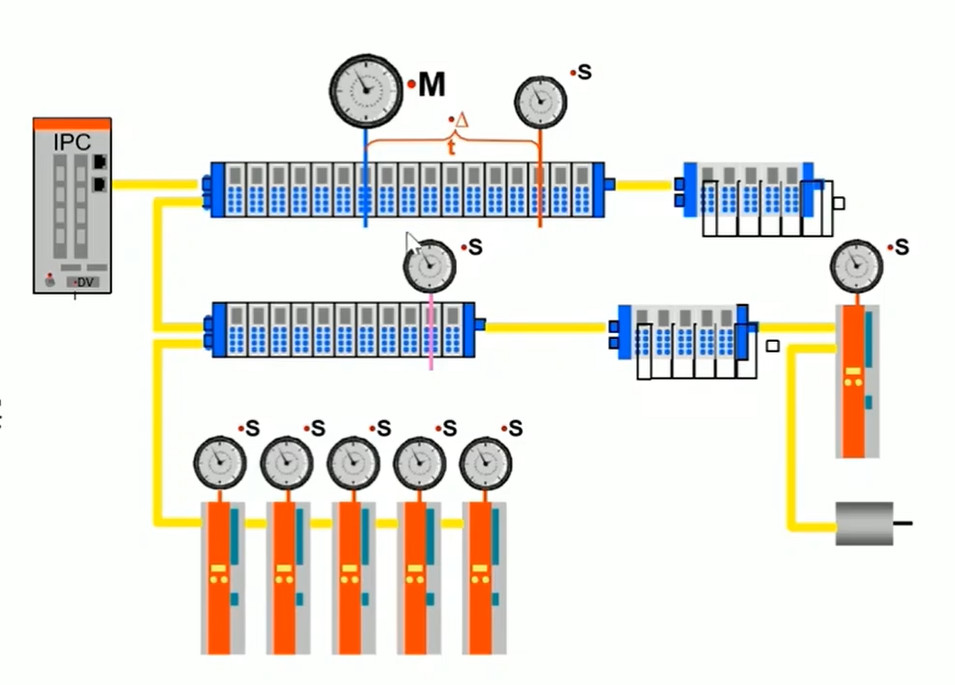

      DC分布時鍾，DC也就是distributed clock的一個縮寫，基於PC的控器越來越多了，但是PC係統它由於操作係統的原因，往往無法提供非常精確的時鍾，而 EtherCAT通訊在ESC芯片中提供硬件時鍾，它具有精確的時鍾校準係統，主時鍾一般不是放在主站上，可以放在任意的一個從站上，每一個從站都有精確的時鍾，這樣我們隻需要定義其中的一個時鍾作為主時鍾，那麽其他所有從站的時鍾再和這個時鍾之間做校準，這樣就能實現精確的同步。

EtherCAT總線通訊協議具體介紹，請看以下視頻
