激光位移傳感器的測量原理及應用場合

       今天給大家帶來一款不一樣的傳感器，相信傳感器大家都不陌生，而且好多自動化設備領域的工程師應該都用過，像我們最常用的光驅式傳感器，光電式傳感器，接近式傳感器，這些他們都有兩個共同點，他們都隻能輸出一個開關信號，而且他們都隻能在一個規定的位置裏判斷一個目標的用戶，但是我想精確的判斷目標的位置的話，這些傳感器它就做不到了。今天我就給大家介紹一款自動化測量係統裏的一款傳感器，它是非接觸式傳感器，它的全名叫激光位移傳感器，它是利用激光激束進行測量的傳感器，它是有一個激光器和一個激光檢測器，還有內部的一個測量電路組成，激光傳感器它是新型測量儀表，能精確的非接觸測量被測物體的位置、位移、厚度、距離、直徑等精密的幾何測量激光，它有直線度好的優良特性，同樣激光位移傳感器相對於我們已知的傳感器它有更高的精度。

一、測量原理

      我們先來看一下它是如何測量的，這個激光發射器它先發射一組光束，然後發射的一組激光會經過物體表麵，在經過被測物體表麵時會被散射，內部的一個CCD相機會捕捉到散射激光，這個CCD相機可以在不同的角度它看見這個光點，相機根據不同光點的距離和激光束的角度，以及已知的激光和相機之間的距離，內部的數字信號處理器，它就能計算出傳感器和被測物體之間的距離。接收元件的位置通過模擬和數字電路處理，並且通過傳感器裏的位處理器分析計算出相應的輸出值，傳感器它可以輸出兩種信號，一種是開關信號，相信大家對開關信號比較了解，除了開關信號以外，它還可以輸出一個模擬量信號，但是如果我們使用模擬量信號功能的話，那麽我們的PLC就要搭配一個模擬量采集模塊。

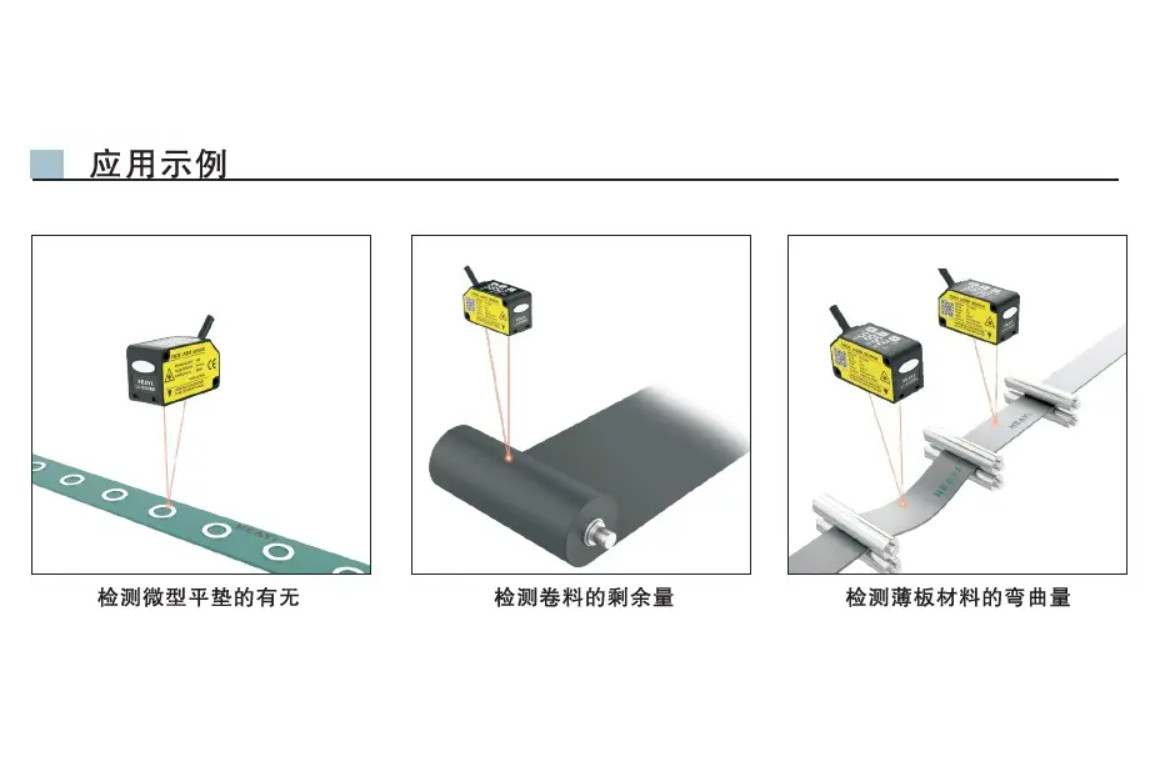

二、應用場合

     1、 激光位移傳感器它可以測量環鐵材料的外曲度，采用兩個傳感器通過數學運算得出材料外型曲度，它還可以測量螺紋管部件的插入量，意思就是直接采用一個傳感器，它就能采集被測物體那個點的數據，然後計算出螺紋管部件的插入深度。

     2、測量板厚，這個測量板厚它是用兩個傳感器的組合，上方一個傳感器下方一個傳感器，直接采集兩個點通過數據運算，就得出我們這個板厚。

     3、平麵度檢測，比如硬盤盤麵晃動度檢測、玻璃平麵度檢測、高鐵軌道平整度檢測等。

三、注意事項

     這個傳感器它不能對著太陽或者其他一點強光物體檢測，這樣它會產生一個錯誤的測量數據，要是我們在一個強反射環境裏測量的話，它也會產生錯誤的結果，在測量一個透明物體時比如說玻璃、光學濾光器這些會產生不正確的數據結果，還有我們迅速的改變一個測量的位置，它也會產生一個假數據，所以大家在使用中要注意以上幾點，避免應測量數據出錯造成我們自動化設備誤動作。
